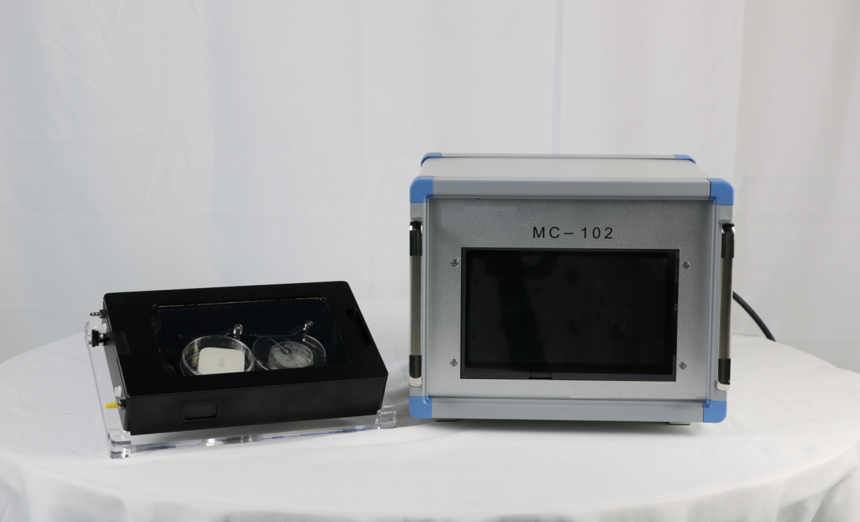

活细胞成像环境控制器

一.适用领域

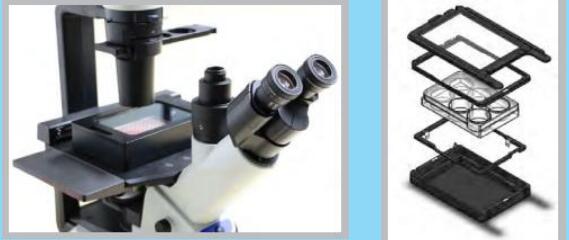

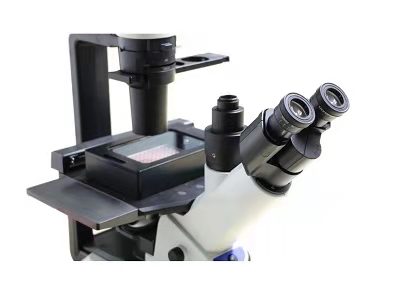

细胞观察舱用于放置细胞培养皿或者细胞培养玻片 ， 内置的细胞可以在控制的环境中 （如低氧环境 ）进行活细胞长期观察（Time-Lapse）试验。



二.产品特点



可控制参数 ：温度 、氧气浓度 、二氧化碳浓度

1.氧气浓度控制范 围 ：0. 1%-25% ，调节精度为± 0. 1%

2.温度控制范 围 ：30-40 ℃ ，精度为 ± 0. 1 ℃

3.二氧化碳浓度控制范 围 ：0. 1%-20% ，调节精度为± 0. 1%

4. 控制器尺寸 ：270*270*240mm

5. 培养舱尺寸：202* 127*39mm



三.型号说明

活细胞工作站
----------------------------------------操作步骤---------------------------------------
1.主机：进气口连接气源压力调至0.1Mpa，出气口连接过滤器进气口，过滤器出气口连接加湿瓶进气口，加湿瓶出气口连接观察舱，观察舱、显微镜、U盘接口分别连接相应设备，接上电源打开电源开关。
注：①主机通电后请等待3分钟，保证传感器充分预热；
②主机放置位置严禁低于观察舱，防止水槽内液体倒流；
③气源压力严禁高于0.1Mpa；
④注意区分气体种类，不得接错；
⑤主机出气口严禁堵塞，会导致内部元器件损坏；
⑥单气模式禁止使用加湿瓶；
⑦加湿瓶请加RO水或蒸馏水，每天补水1次防止缺水。

2.观察舱：水槽加水40ml盖上水槽盖，放置空培养皿盖上上盖，溢水口连接水瓶，将观察舱放置于观察舱支架上。
注：①观察舱禁止放置在空调、风扇出风口，严禁阳光直射；
②观察舱支架上圆孔必须位于培养皿正中位置；
③观察舱上盖玻璃有涂层，禁止接触水以外的液体，可用紫外照射消毒；
④观察舱上盖玻璃很薄，请轻拿轻放防止损坏；
⑤观察舱水槽盖PC材质，禁止高温高压消毒；
⑥观察舱水槽请加RO水或蒸馏水，每天补水1次防止缺水；
⑦禁止倾斜、抖动观察舱，防止液体溅出进入接口等部位损坏仪器；
⑧溢水瓶、水管必须低于观察舱高度。
3.检查氧气、二氧化碳、观察舱温度、显微镜温度数值以及观察舱连接状态是否正常。
4.设置氧气浓度、二氧化碳浓度、控气模式、观察舱温度。
5.设置观察舱本体、上盖温度偏移，可参照下表：

培养皿规格	φ35mm	Φ60mm	6孔	12孔	24孔	48孔	96孔
皿内液体高度	4.5mm	5mm	8.5mm	8.5mm	8.5mm	8.5mm	5mm
本体温度偏移	0℃	0℃	0℃	0.5℃	0.5℃	1℃	1℃
上盖温度偏移	1℃	0.5℃	1℃	0.5℃	1℃	0.5℃	1℃

注：测试用培养皿品牌为“Beyotime”，如培养皿规格、液位偏差导致皿内温度差异请联系本司售后指导调试。
6.点击“启动”按钮，运行仪器预热30分钟。
7.预热完成，更换培养皿开始实验。
注：①培养皿放入观察舱前皿内严禁有水珠凝结。
8.实验结束取出培养皿。
9.点击“停止”按钮，关闭电源，拔下通讯线、管路。
10.用针筒抽出水槽内液体，防止液体溅出进入接口等部位损坏仪器。
11.清洁仪器。
----------------------------------------校准步骤----------------------------------------
1.拔下主机所有气体管路，打开气泵通气15分钟，查看氧气浓度、二氧化碳浓度是否偏差较大。
注：空气氧气浓度20.9%，二氧化碳浓度0.04%。
2.如偏差较大请联系本司售后服务工程师获取校准密码，并远程视频通讯指导校准。
注：每个校准密码有效期2小时。
3.拔下主机所有气体管路，打开气泵通气15分钟。
4.关闭气泵等待1分钟，输入校准密码开始校准。
5.校准完成。
