联系人:张先生
电 话:023-86024737
手 机:18584566129
座 机:400-8890504
Q Q:3272887002
地 址:重庆市江北区港安二路2号9栋4-1F第4层
|

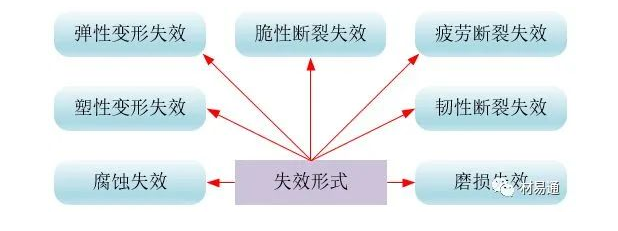

失效之腐蚀失效金属材料常见失效形式及其判断 金属材料在各种工程应用中的失效模式主要有断裂、腐蚀、磨损和变形等。 腐蚀失效 腐蚀是材料表面与服役环境发生物理或化学的反应,使材料发生损坏或变质的现象,构件发生的腐蚀使其不能发挥正常的功能则称为腐蚀失效。 腐蚀有多种形式,有均匀遍及构件表面的均匀腐蚀和只在局部地方出现的局部腐蚀,局部腐蚀又分为点腐蚀、晶间腐蚀、缝隙腐蚀、应力腐蚀开裂、腐蚀疲劳等。 各类腐蚀失效在化工事故中所占比例 电偶腐蚀 电偶腐蚀特征:腐蚀主要发生在两个不同金属或金属与非金属导体接触边线附近,远离边缘区域,腐蚀程度较轻。 缝隙腐蚀 缝隙腐蚀的起因是氧浓度差电池的作用,而闭塞电池引起的酸化自催化作用是造成缝隙腐蚀加速腐蚀的根本原因。 工程上,造成缝隙腐蚀的条件很多,铆接、法兰盘连接面、螺栓连接、金属表面沉积物、腐蚀产物等都会形成缝隙。 缝隙腐蚀的特征: 腐蚀发生在缝隙内,缝外金属受到保护; 构成缝隙腐蚀的缝隙宽度在0.025~0.1mm之间; 构成缝隙的材料无特殊性,金属或非金属缝隙都对金属产生缝隙腐蚀; 几乎所有腐蚀介质都会引起金属缝隙腐蚀,以充气含氯化物活性阴离子溶液最容易; 几乎所有金属或合金都会产生缝隙腐蚀,以钝态金属较为严重。 点蚀 点蚀是一种隐蔽性较强、危险性很大的局部腐蚀。点蚀主要集中在某些活性点上,不断向金属内部深处发展,通常其腐蚀深度大于孔径,严重时可使管道或设备穿孔。点蚀还可诱发其他形式的腐蚀,如应力腐蚀破裂或腐蚀疲劳等。 点蚀的特征: 蚀孔小且深,在表面有一定分布; 孔口有腐蚀产物覆盖; 蚀孔的出现有时间不一的诱导期; 蚀孔常沿重力方向或横向发展。 孔蚀的剖面特征形貌 晶间腐蚀 在某些腐蚀介质中,晶界可能先行被腐蚀。这种沿着金属晶界发生腐蚀的局部破坏现象,称为晶间腐蚀。 晶界是金属中各种溶质元素偏析或金属化合物(如碳化物和σ相等)沉淀容易析出的区域。 选择性腐蚀 合金中的某一组织或某一成分优先腐蚀,另一组织或成分不腐蚀或很少腐蚀,这种现象叫做选择性腐蚀。 选择性腐蚀结果轻则使合金损失强度,重则造成穿孔、破损,酿成严重事故。就介质条件而言,选择性腐蚀多发生在水溶液中,但某些材料在熔融盐、高温气体介质中也有选择性腐蚀出现。 选择性腐蚀破坏的形式则可大致分为两种:层状和栓式。 选择性腐蚀较均匀地波及整个材料表面(如黄铜的层式脱锌) ,称为层状选择性腐蚀;或选择性腐蚀沿表面发展,但不均匀,呈条状,称为带状选择性腐蚀。 选择性腐蚀集中发生在材料表面的局部区域,并不断向内深入(如黄铜的栓式脱锌) ,称为栓状选择性腐蚀。 应力腐蚀开裂 金属设备和部件在应力和特定的腐蚀性环境的联合作用下,出现低于材料强度极限的脆性开裂现象,称为应力腐蚀开裂,简称SCC(Stress Corrosion Cracking)。 产生SCC的基本条件:敏感的材料、固定拉应力、特定腐蚀介质。 应力腐蚀按机理可分为阳极溶解型和氢致开裂型两类。 如果应力腐蚀体系中阳极溶解所对应的阴极过程是吸氧反应,或者虽然阴极是析氢反应,但进入金属的氢不足以引起氢致开裂,这时应力腐蚀裂纹形核和扩展就由金属的阳极溶解过程控制,称为阳极溶解型应力腐蚀。 如果阳极金属溶解(腐蚀)所对应的阴极过程是析氢反应,而且原子氢能扩散进入金属并控制了裂纹的形核和扩展,这一类应力腐蚀就称为氢致开裂型应力腐蚀。 应力腐蚀开裂的特征包括: ① 裂纹出现在设备或构件的局部区域,而不是发生在与腐蚀介质相接触的整个界面上。裂纹的数量不定,有时很多,有时较少,甚至只有一条裂纹。 ② 裂纹一般较深、较窄。裂纹的走向与设备及构件所受应力的方向有很大关系。一般说来, 裂纹基本上与所受主应力的方向相垂直,但在某些情况下,也会呈现明显的分叉裂纹。 ③ 设备及部件发生应力腐蚀开裂时, 一般不产生明显的塑性变形,属于脆性断裂。 ④ 应力腐蚀开裂是在一定的介质条件和拉应力共同作用下引起的一种破坏形式。断口宏观形貌包括逐渐扩展区和瞬断区两部分。后者一般为延性破坏。应力腐蚀开裂可能沿晶,也可能穿晶。其断口上腐蚀产物呈泥状花样等。 易产生应力腐蚀开裂的金属材料与环境的组合 氢损伤 氢损伤指的是金属材料在含有氢或与氢相互作用而导致力学性能变坏的现象,按照氢损伤发生的温度条件可以分为氢脆与氢腐蚀;按照氢损伤是否可以通过消氢处理恢复材料原来的力学性能分为可逆与不可逆氢损伤。 (1)氢脆:包括氢压裂纹(钢中白点、H2S诱发裂纹、焊接冷裂纹和充氢或酸洗裂纹)和氢致相变导致的氢脆。很多金属能形成稳定的氢化物,氢化物是一种脆性中间相, 一旦有氢化物析出,材料的塑性和韧性就会下降,即氢化物析出导致材料变脆。氢致马氏体相变是一种氢致相变引起的氢脆。 (2)氢致滞后断裂:在恒载荷(或恒位移)条件下,原子氢通过应力诱导扩散富集到临界值后就引起氢致裂纹的形核、扩展,从而导致低应力断裂的现象称为氢致滞后断裂。所谓滞后是指氢扩散富集到临界值需要经过一段时间,故加载后要经过一定时间后氢致裂纹才会形核和扩展。如把原子氢除去后,就不会发生滞后断裂,故它也是可逆的。 (3)氢腐蚀:实质上是氢致化学变化导致的氢脆。在高温高压下氢进入钢中后与碳化物反应生成的CH4不能从钢中扩散出来,就在晶界夹杂物处形成气泡,并有很大压力。随着CH4的不断形成,气泡不断长大,当气泡中CH4的压力大于材料在该温度下的强度时就会使气泡转化成裂纹,环境中H2的压力越高、温度越高,则CH4气泡中的压力就越大,当CH4气泡中的压力等于材料的断裂强度时就会导致微裂纹形核。与此同时,生成CH4的反应使钢形成脱碳,降低了钢的强度。 腐蚀疲劳 在交变应力和腐蚀介质同时作用下,金属的疲劳强度或疲劳寿命比无腐蚀作用时有所降低,这种现象叫做腐蚀疲劳。这里所谓"无腐蚀作用",一般是指在空气中金属的疲劳行为。 冲刷腐蚀 冲刷腐蚀又称磨损腐蚀和磨耗腐蚀,是指溶液与材料以较高速度作相对运动时,冲刷和腐蚀共同引起的材料表面损伤现象。这种损伤要比冲刷或腐蚀单独存在时所造成的损伤的加和大得多,这是因为冲刷与腐蚀互相促进的缘故。 广义的冲刷腐蚀包括湍流腐蚀(又名冲击腐蚀)、空蚀、摩振腐蚀(又称微动磨损和微动腐蚀)等。 在冲刷腐蚀中,特别把主要由于金属构件几何形状变化而使较高流速溶液产生湍流造成的金属表面破坏叫做湍流腐蚀,又叫做冲击腐蚀。例如溶液流经管道弯头或涡轮机涡壳和叶片时,都能产生湍流腐蚀。 空泡腐蚀即空蚀,空蚀破坏在金属表面下产生了加工硬化层,空蚀点附近可产生裂纹。在空蚀破坏的性质方面,机械冲击作用比电化学作用要大。空泡腐蚀属于冲击腐蚀的特殊形式。 失效分析的基本方法 失效材料的检测 化学成分分析 化学成分分析包括对失效构件金属材料化学成分、环境介质及反应物、生成物、痕迹物等的化学成分的分析。 性能测试 力学性能包括包括构件金属材料的强度指标、塑性指标和韧性指标σb、σs、σn、σD、δ、ψ、Akv、KIC、δC及硬度等; 无损检测 采用物理的方法,在不改变材料或构件的性能和形状的条件,迅速而可靠地确定构件表面或内部裂纹和其他缺陷的大小、数量和位置。金属构件表面裂纹及缺陷常用渗透法及电磁法检测;内部缺陷则多用射线检测和超声检测,如探测裂纹等情况。 组织结构分析 组织结构分析包括金属材料表面和心部的金相组织或缺陷。常用金相法分析金属的显微组织是否正常,是否存在晶粒粗大、脱碳、过热、偏析等缺陷;夹杂物的类型、大小、数量及分布;晶界上有无析出物,裂纹的数量、分布及其附近组织有无异常,是否存在氧化或腐蚀产物等。 应力测试及计算 构件残余应力的测定是在无外加载荷的作用下进行测定,目前多用X射线应力测定法。 失效件的取样及处理 失效件的保护 断口保护主要是防止机械损伤或化学损伤。 对于机械损伤的防止,应当在断裂事故发生后马上把断口保护起来。在搬运时将断口保护好,在有些情况下还用衬垫材料,尽量使断口表面不要相互摩擦和碰撞。有时断口上可能沾上一些油污或脏物,千万不可用硬刷干刷断口,并避免用手指直接接触断口。 对于化学损伤的防止,主要是防止来自空气和水或其他化学药品对断口的腐蚀。一般可采用涂层的方法,即在断口上涂防腐物质,原则是涂层物质不使断口受腐蚀及易于被完全清洗掉。 失效件的取样 失效件的清洗 清洗的目的是为了除去保护用的涂层和断口上的腐蚀产物及外来沾污物如灰尘等。常用以下几种方法: ① 用干燥压缩空气吹断口,这可以清除粘附在上面的灰尘以及其他外来赃物,用柔软的毛刷轻轻擦断口,有利于把灰尘清除干净。 ② 对断口上的油污或有机涂层,可以用汽油、石油醚、苯、丙酮等有机溶剂进行清除,清除干净后用无水酒精清洗后吹干。 ③ 超声波清洗能相当有效地清除断口表面的沉淀物,且不损坏断口。 ④ 应用乙酸纤维膜复型剥离。通常对于粘在断口上的灰尘和和疏松的氧化腐蚀产物可采用这种方法,就是用乙酸纤维脂反复覆在断口上2~5次,可以剥离断口上的脏物。该方法操作简单,既可去掉断口上的油污,对断口又无损伤,故对一般断口建议用此法清洗。 ⑤ 使用化学或电化学方法清洗。这种方法主要用于清洗断口表面的腐蚀产物或氧化层,但可能破坏断口上的一些细节,所以使用时必须十分小心。一般只有在其他方法不能清洗掉的情况下经备用试样试用后才使用。 失效分析的基本技能 01 断口分析 断口分析重要性 断口分析的依据 断口的观察 宏观观察:是指用肉眼、放大镜、低倍率的光学显微镜或扫描电子显微镜来观察断口的表面形貌。通过宏观观察收集断口上的宏观信息,则可初步确定断裂的性质,可以分析裂源的位置和裂纹扩展方向,可以判断冶金质量和热处理质量等。 微观观察:是用显微镜对断口进行高放大倍率的观察,用金相显微镜及扫描电镜的为多。断口微观观察包括断口表面的直接观察及断口剖面的观察。通过微观观察进一步核实宏观观察收集的信息,确定断裂的性质、裂源的位置及裂纹走向、扩展速度,找出断裂原因及机理等。 剖面观察:裁取剖面要求有一定的方向,通常是用与断口表面垂直的平面来截取,垂直于断口表面有两种切法:平行裂纹扩展方向截取,则可研究断裂过程;垂直于裂纹扩展方向截取,在一定位置的断口剖面上,可研究某一特定位置的区域。 02 裂纹分析 裂纹分析的目的是确定裂纹的位置及裂纹产生的原因。裂纹形成的原因往往很复杂,如选材不当、材质不良、制造工艺不当以及维护和使用不当等均有可能导致裂纹的产生。 裂纹分析往往需要从原材料的冶金质量、材料的力学性能、构件成型的工艺流程和工序工艺参数、构件的形状及其工作条件以及裂纹宏观和微观的特征等方向做综合的分析。其中牵涉到多种技术方法和专门知识,如无损探伤、化学成分分析、力学性能试验、金相分析、X射线微区分析等。 金属裂纹的基本形貌特征 裂纹两侧凹凸不平,耦合自然。其耦合特征是与主应力性质相关;若主应力属于切应力则裂纹一般呈平滑的大耦合;若主应力属拉应力则裂纹一般呈锯齿状的小耦合。 除某些沿晶裂纹外,绝大多数裂纹的尾端是尖锐的。 裂纹具有一定的深度,深度与宽度不等,深度大于宽度,是连续性的缺陷。 裂纹有各种形状,直线状、分枝状、龟裂状、辐射状、环形状、弧形状,各种形状往往与形成的原因密切相关。 |
友情链接
