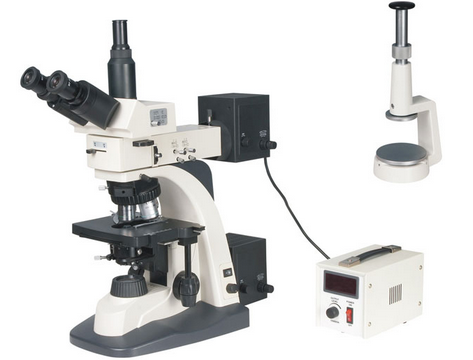

光电生物显微镜的基本结构光电生物显微镜的基本结构包括镜座、镜臂、镜筒、物镜转换器、移动台(载物台)、调焦装置、物镜、目镜、聚光镜和光源等部分。 镜座:位于显微镜底部,用于支持全镜。 镜臂:位于镜筒后面,通常为弓形,用于支持镜筒和搬移显微镜时握持部位。 镜筒:位于显微镜上方,上接目镜,下接物镜转换器。 物镜转换器:位于镜筒下方的转盘,通常有3~4个圆孔,可装配不同放大率的物镜,使每个物镜通过镜筒与目镜构成一个放大系统。 移动台:又名载物台、工作台或镜台,用于放置标本。移动台上有两个金属压片夹(标本夹),用于固定玻片标本。有的载物台上装有推片器用来移动标本,有的载物台本身可以移动。 调焦装置:为了得到清晰的图像,需要调节物镜与标本之间的距离,使物镜的焦点对准标本,这一操作叫调焦。调焦通过粗准焦旋钮和细准焦旋钮来实现。 物镜:安装在镜筒下端的物镜转换器下方,因靠近被视物体,故又称接物镜。物镜是决定显微镜性能(如分辨力)的最重要构件,可将标本第一次放大成倒像。一台显微镜备有数个物镜,每个物镜由数片不同球面半径的透镜组成。物镜下端的透镜口径越小,镜筒越长,其放大倍数越高。物镜有低倍物镜和高倍物镜,其放大倍数一般刻在物镜的镜筒上,如4×、8×、10×、……、100倍。其中40~65倍叫高倍物镜,90或100倍的称为油浸物镜。 目镜:安装在镜筒上端,因靠近观察者的眼睛,又称接目镜。目镜的视野内有一条黑线,叫做“指针”,可以指示所观察的部位。根据需要,目镜内也可安装测微尺,用以测量所观察物体的大小。一般显微镜备有几个放大倍数不同的目镜,其放大倍数刻在目镜边框上,如5×、10×、15×等(显微镜的总放大倍数=物镜放大倍数×目镜放大倍数)。 聚光镜:安装在移动台下方支架上,主要由聚光镜和孔径光阑组成。聚光镜的作用是会聚光线,增加标本的照明。孔径光阑又称光圈,用来调节光线的强弱。在孔径光阑下面,通常还有一个圆形的滤光片架,可根据镜检需要放置滤光片。 光源:通常安装在显微镜的镜座内提供光源。 上一篇光电生物显微镜的应用领域下一篇反射光显微镜 |
