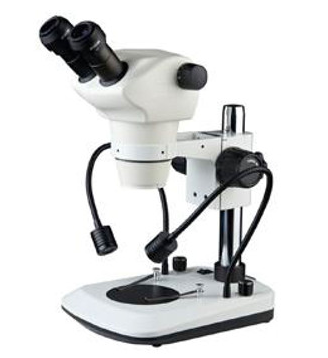

光电显微镜的基本结构

重庆光电显微镜的基本结构可分为光学系统、光源照明系统和机械装置三部分。下面介绍它们。

1、 生物显微镜光学系统显微镜光学系统主要包括物镜、目镜、聚光镜和光源系统、滤光片、载玻片和盖玻片。）

（1） 物镜

物镜通常在物镜转换器上旋转。它是显微镜重要的部件。显微镜的放大和分辨功能主要由它来完成。它的优劣直接决定了显微镜的主要光学性能。

（2） 目镜

目镜通常插入镜头筒中。根据需要，可以方便地更换。其作用是进一步放大物镜的放大图像，使人眼能清晰地观察到标本。它有两种工作模式：单眼和双目。廉价的显微镜大多是单目的，只能用一只眼睛观察。双目显微镜配有两个完全相同的目镜，可以用两只眼睛同时观察。一般目镜由两片或两组镜片组成。下部的大透镜称为视场镜，上部的大透镜称为目镜。两个镜头之间有一个圆形光圈，用来限制视野的大小，只留下成像质量好的图像供观察。它通常被称为视场光阑。灯丝通常附在灯杆上以指示特定的观察目标。当灯丝脱落时，你可以用一小段头发或铜线代替。但是，应该注意的是，它的尖端应该落在光圈的平面上。否则，观察时指示不清晰。

（3） 冷凝器

聚光镜又称集光器，一般安装在镜台下。采用手动螺丝固定，安装方便。通常，它由一个冷凝器和一个可变光杆组成。一些冷凝器还配有一个圆形框架，用于放置过滤器。聚光镜的作用是观察光源对光的第一次聚集。二是使照明灯获得与物镜数值孔径相对应的光圈角，以保证物镜的充分利用。可变光障又称光圈或彩虹光障，安装在冷凝器下方，由十多块金属片组成。中心光孔为圆形，通过移动可变光杆的手柄可以任意调整光孔的大小。改变聚光镜的孔径角，使之与物镜的数值孔径相匹配。
